項目 |
規格 |
|
|
使用流體 |
乾燥壓縮空氣 |
|
|
輸入電源 |
DC 24V ±5% |
|
|
消耗電流 |
Approximate 700 mA |
|
|
出力電源 |
±8KV (MAX) |
|
|
離子平衡 |
±30V (*300 mm) |
|
|
建議設置距離 |
100～1500 mm |
|
|
介面顯示 LED |
離子狀態 |
顯示離子正負平衡 |
|
異常顯示 |
異常時紅燈亮 |
|
|
離子設定 |
顯示設定比例與頻率 |
|
|
異常輸出接點 |
NPN電晶體出力 |
|
|
壓縮空氣耗流量 |
95～390 l/min (0.2 MPa) |
|
|
使用壓力範圍 |
0.1～0.5 Mpa |
|
|
使用環境溫度 |
15～40℃ (室內) |
|
|
使用環境溼度 |
35～65% RH (無冷凝) |
|
★MESD-BD系列增加選配: 支援RS485功能。
建議設置距離：100～1500 mm
|

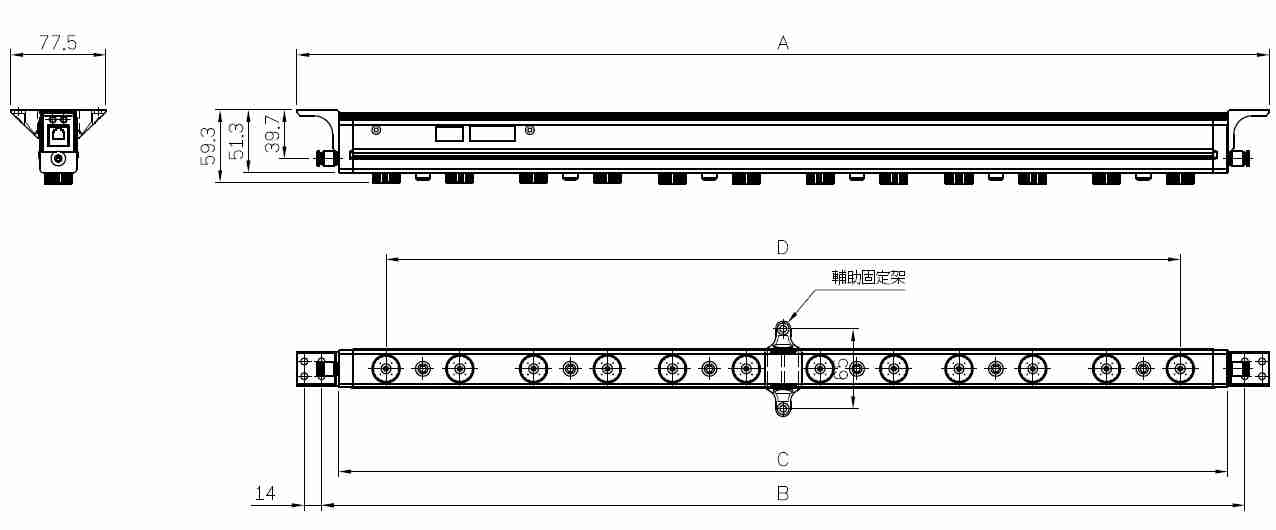

型 號 |
A |
B |
C |
D |
中間 固定架 數量 |
放電針 數量 |
管接頭 |
|
總 長 |
安裝間距 |
靜電消除棒長度 |
電極間距和長度 |
||||
|
MESD-BD036 |
424 |
384 |
356 |
180 |
0 |
4 |
Ø 6 |
|
MESD-BD060 |
558 |
518 |
490 |
413 |
0 |
8 |
Ø 6 |
|
MESD-BD084 |
791 |
751 |
723 |
646 |
0 |
12 |
Ø 6 |
|
MESD-BD108 |
1024 |
984 |
956 |
879 |
1 |
16 |
Ø 6 |
|
MESD-BD132 |
1257 |
1217 |
1189 |
1112 |
1 |
20 |
Ø 6 |
|
MESD-BD156 |
1490 |
1450 |
1422 |
1345 |
1 |
24 |
Ø 8 |
|
MESD-BD180 |
1723 |
1683 |
1655 |
1578 |
2 |
28 |
Ø 8 |
|
MESD-BD204 |
1956 |
1916 |
1888 |
1811 |
2 |
32 |
Ø 8 |
|
MESD-BD228 |
2189 |
2149 |
2121 |
2044 |
2 |
36 |
Ø 8 |
|
MESD-BD252 |
2422 |
2382 |
2354 |
2277 |
3 |
40 |
Ø 8 |
|
MESD-BD300 |
2888 |
2848 |
2820 |
2743 |
3 |
48 |
Ø 8 |
★以上資料僅供參考，實際數據以現場測試況為準。
