項 目 |
規 格 |
|
光軸間距 |
DC 24V (範圍 Valid 18～26V) |
|
消耗電流 |
接收器最大 0.1A / 發射器平均 0.1A (瞬間 0.2A) |
|
光軸間距 |
20 / 40 mm
|
|
偵測能力 |
ø25 / ø45 mm |
|
運作距離 |
0.1～6 m (SLC-24-M口2 / SLC-12-M口4以上 0.1～3 m) |
|
有效光圈角度 |
Max. ±3°(運作距離 3 m 以上時 ) |
|
回應時間 |
Max. 14 ms |
|
光源 |
紅外線 (940 nm) |
|
OSSD輸出 |
NPN/PNP共用接點 |
|
保護電路 |
逆電流保護、輸出短路保護、防燒毀鎖死 |
|
|
|
|
外殼顏色 |
亮黃 |
|
使用環境溫度 |
15～40℃ (室內 ) |
|
使用環境溼度 |
35～65% RH (無冷凝) |
|

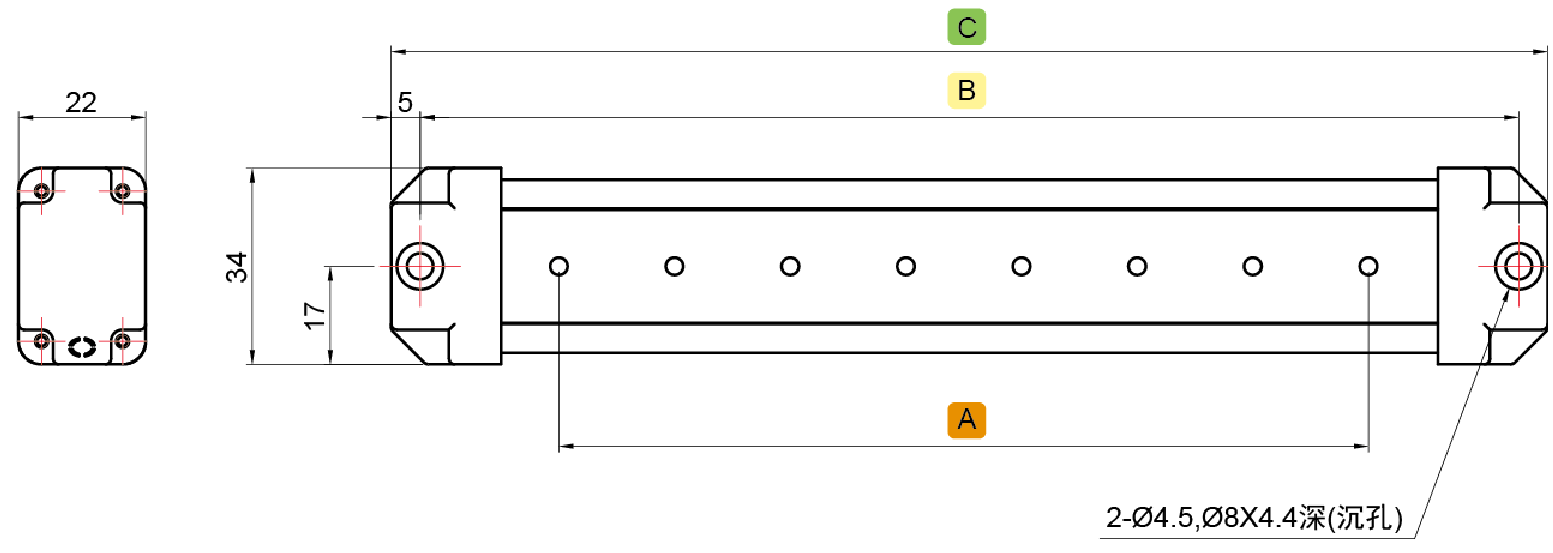

型號 |
運作距離 |
光軸數目 |
A |
B |
C |
|
偵測區 |
安裝間距 |
總長 |
|||
|
SLC-08-M口2 |
0.1~6M |
8 |
140 |
183 |
193 |
|
SLC-12-M口2 |
12 |
220 |
263 |
273 |
|
|
SLC-16-M口2 |
16 |
300 |
343 |
353 |
|
|
SLC-20-M口2 |
20 |
380 |
423 |
433 |
|
|
SLC-24-M口2 |
24 |
460 |
503 |
513 |
|
|
SLC-28-M口2 |
0.1~3M |
28 |
540 |
583 |
593 |
|
SLC-32-M口2 |
32 |
620 |
663 |
673 |
|
|
SLC-36-M口2 |
36 |
700 |
743 |
753 |
|
|
SLC-40-M口2 |
40 |
780 |
823 |
833 |
|
|
SLC-44-M口2 |
44 |
860 |
903 |
913 |
|
|
SLC-48-M口2 |
48 |
940 |
983 |
993 |
|
|
SLC-52-M口2 |
52 |
1020 |
1063 |
1073 |
|
|
SLC-56-M口2 |
56 |
1100 |
1143 |
1153 |
|
|
SLC-60-M口2 |
60 |
1180 |
1223 |
1233 |
|
|
SLC-64-M口2 |
64 |
1260 |
1303 |
1313 |
單位: mm
|
型號 |
運作距離 |
光軸數目 |
A |
B |
C |
|
偵測區 |
安裝間距 |
總長 |
|||
|
SLC-08-M口4 |
0.1~6M |
8 |
280 |
343 |
353 |
|
SLC-10-M口4 |
10 |
360 |
423 |
433 |
|
|
SLC-12-M口4 |
12 |
440 |
503 |
513 |
|
|
SLC-14-M口4 |
0.1~3M |
14 |
520 |
583 |
593 |
|
SLC-16-M口4 |
16 |
600 |
663 |
673 |
|
|
SLC-18-M口4 |
18 |
680 |
743 |
753 | |
|
SLC-20-M口4 |
20 |
760 |
823 |
833 |
|
|
SLC-22-M口4 |
22 |
840 |
903 |
913 |
|
|
SLC-24-M口4 |
24 |
920 |
983 |
993 |
|
|
SLC-26-M口4 |
26 |
1000 |
1063 |
1073 |
|
|
SLC-28-M口4 |
28 |
1080 |
1143 |
1153 |
|
|
SLC-30-M口4 |
30 |
1160 |
1223 |
1233 |
|
|
SLC-32-M口4 |
32 |
1240 |
1303 |
1313 |
