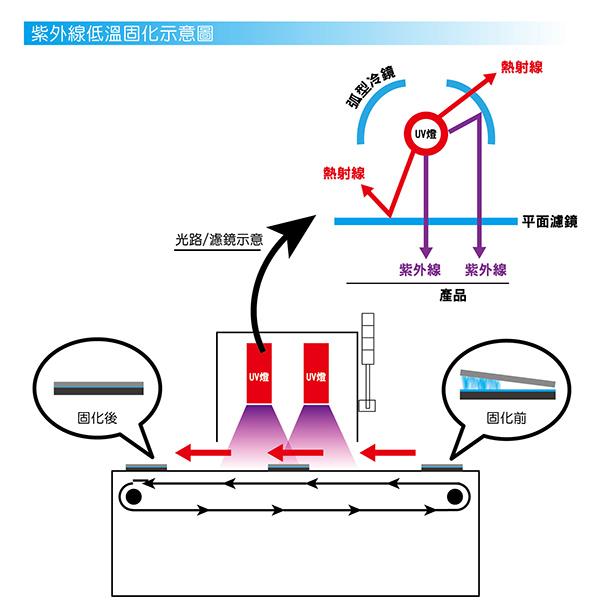

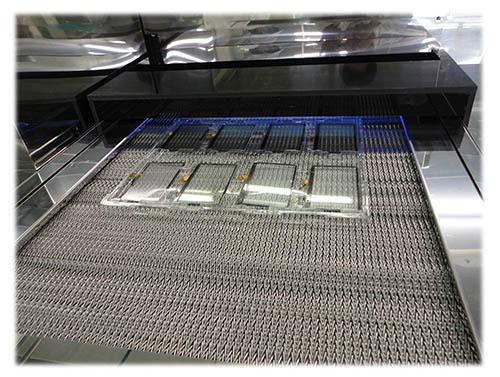

將觸控玻璃與模組以水膠貼合後放置在不鏽鋼網上，利用馬達帶動不鏽鋼網做輸送的功能，輸送至紫外線(UV)照射區照射使其固化。燈箱搭載紫外光濾鏡(UV pass filter)，可有效排除可視光及紅外線，減輕對工作物件熱負荷且提供固化有效波長。
1.最佳化光路/濾鏡設計使熱效能大幅降低
2.達到快速固化效果
|
項目 |
規格 |
|
外觀尺寸 |
3254(L) x 1554(W) x 2210(H)mm |
|
機台重量（參考） |
約1000kg |
|
作業方式 |
人工放料及人工取料單機操作 |
|
操作方式 |
10.4〞彩色人機觸控螢幕 |
|
輸送帶行進寬度 (max) |
480mm |
|
輸送帶速度 |
0.5～5 m/min(可調速) |
|
電源 |
AC 22010V 50/60HZ， 3相 |
|
設備排氣 |
ψ5〞口徑x 4(一般熱排x 2，普通排氣x 2) |
|
燈箱照射高度 |
140～260mm |
|
紫外光波長 |
340～440nm |
|
照射能量 |
5000～8000 mj/ (搭配輸送速度及照射高度而定) |
|
照射均勻度 |
85％以上(量測行進面左、中、右三點) |
|
工件處理溫度 |
60ﾟC以下 |
